Оборудование цеха

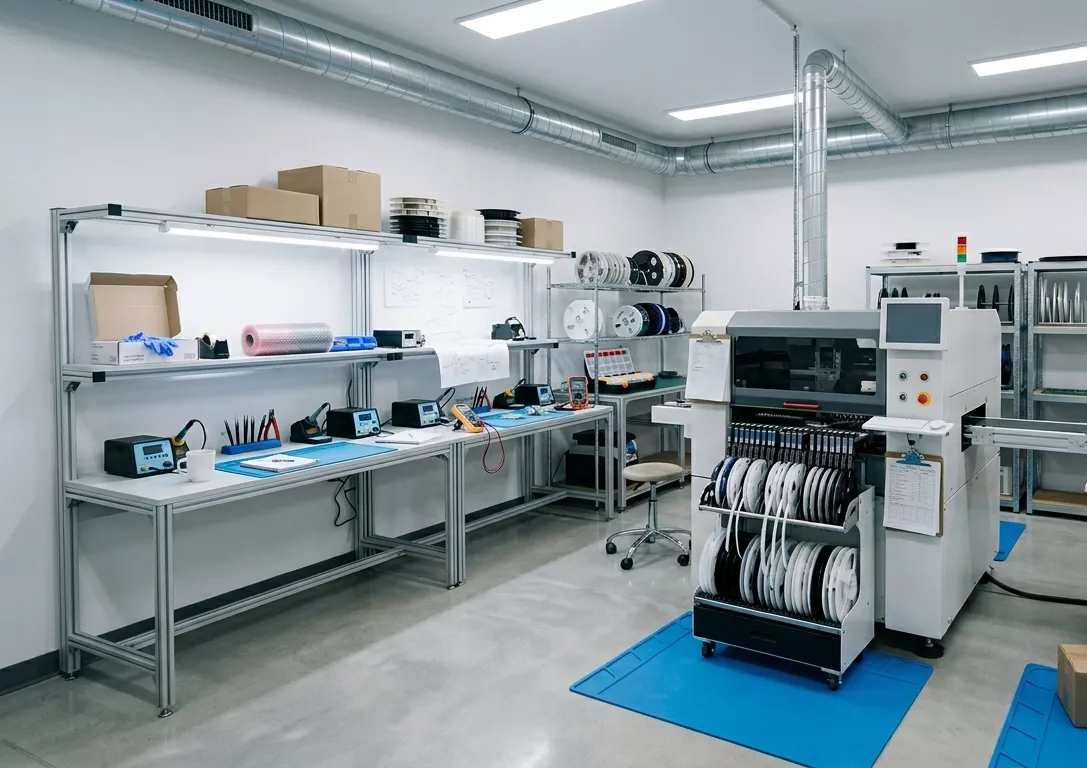

Линия SMD-монтажа и участок ручной пайки в одном помещении в Москве. Основные операции идут под одной крышей, плату не возят между подрядчиками.
Линия SMD-монтажа

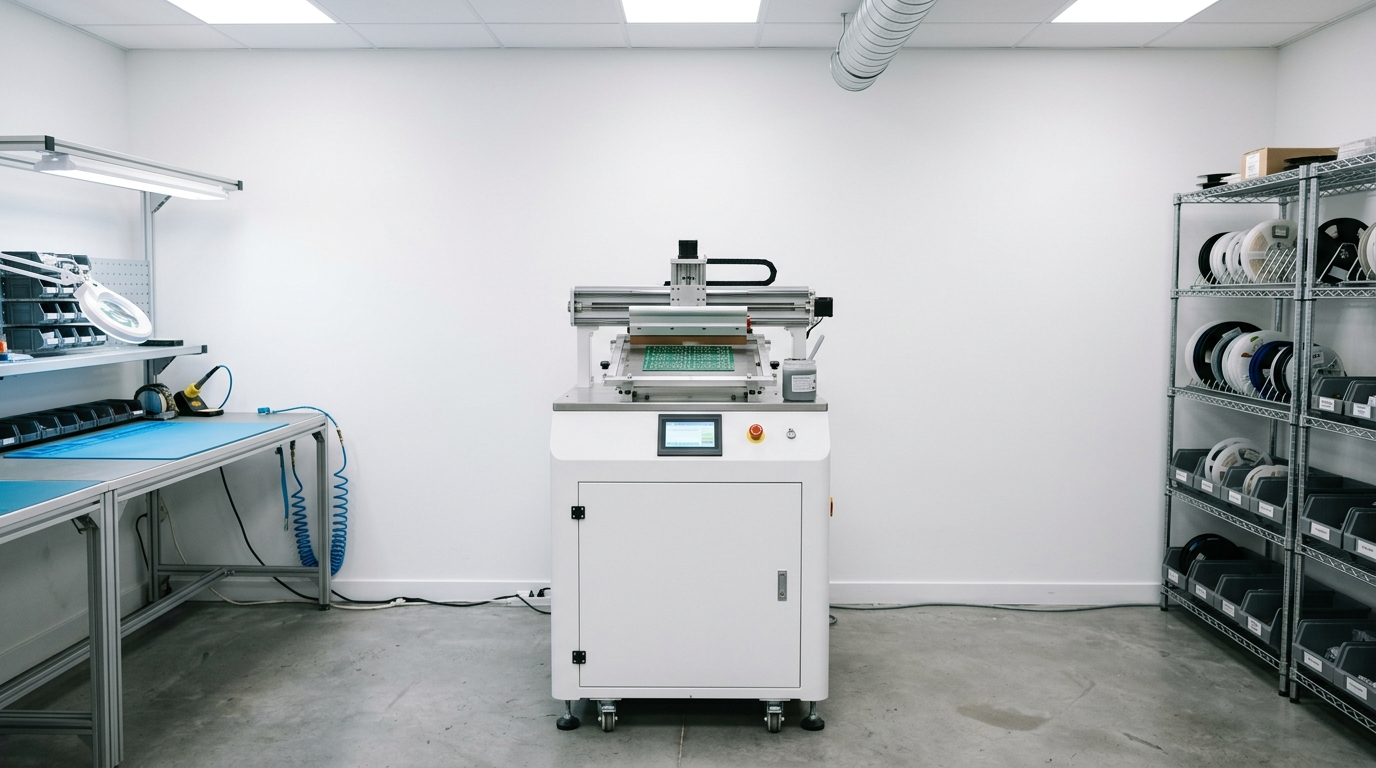

Трафаретный принтер
Наносит паяльную пасту на площадки через трафарет. С этого начинается каждая плата.
- Трафареты
- рамочные
- Паста
- свинцовая и бессвинцовая

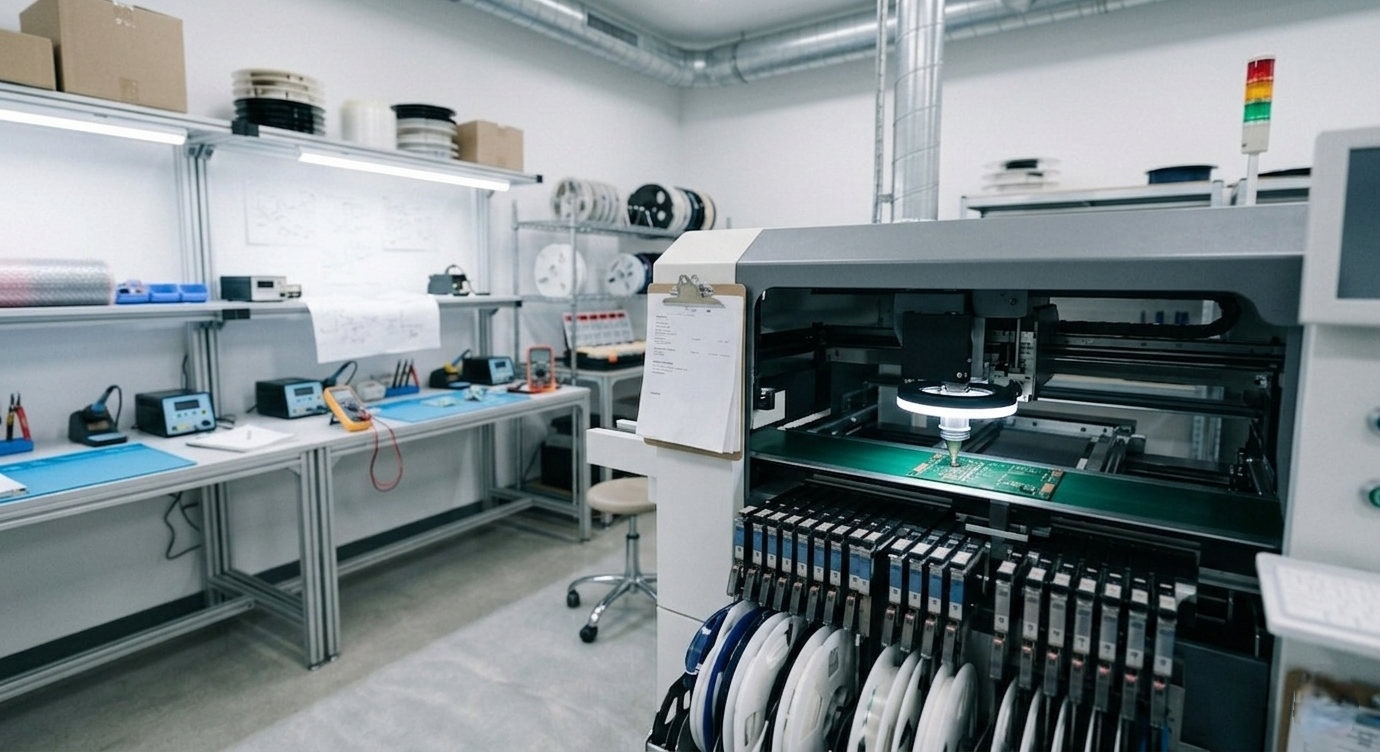

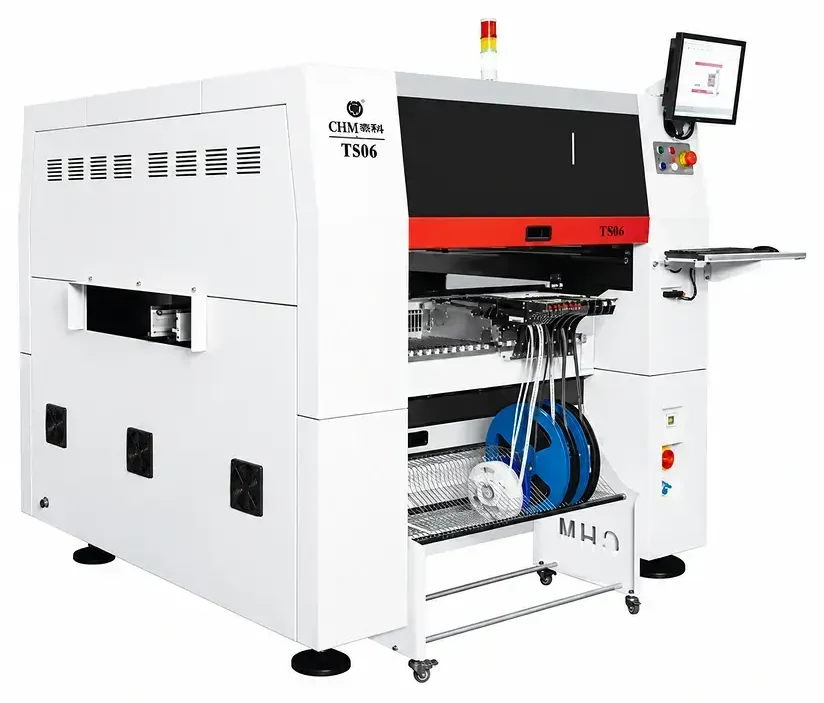

Фото производителяАвтомат установки CHM TS06
Расставляет SMD-компоненты по программе из вашего файла установки. Техническое зрение центрует каждую деталь перед установкой.
- Модель
- CHM TS06
- Голова
- одна, 6 сопел
- Порталы
- 2
- Корпуса
- 0201 - QFP, QFN, BGA
- Питатели
- ленточные, от 8 до 44 мм

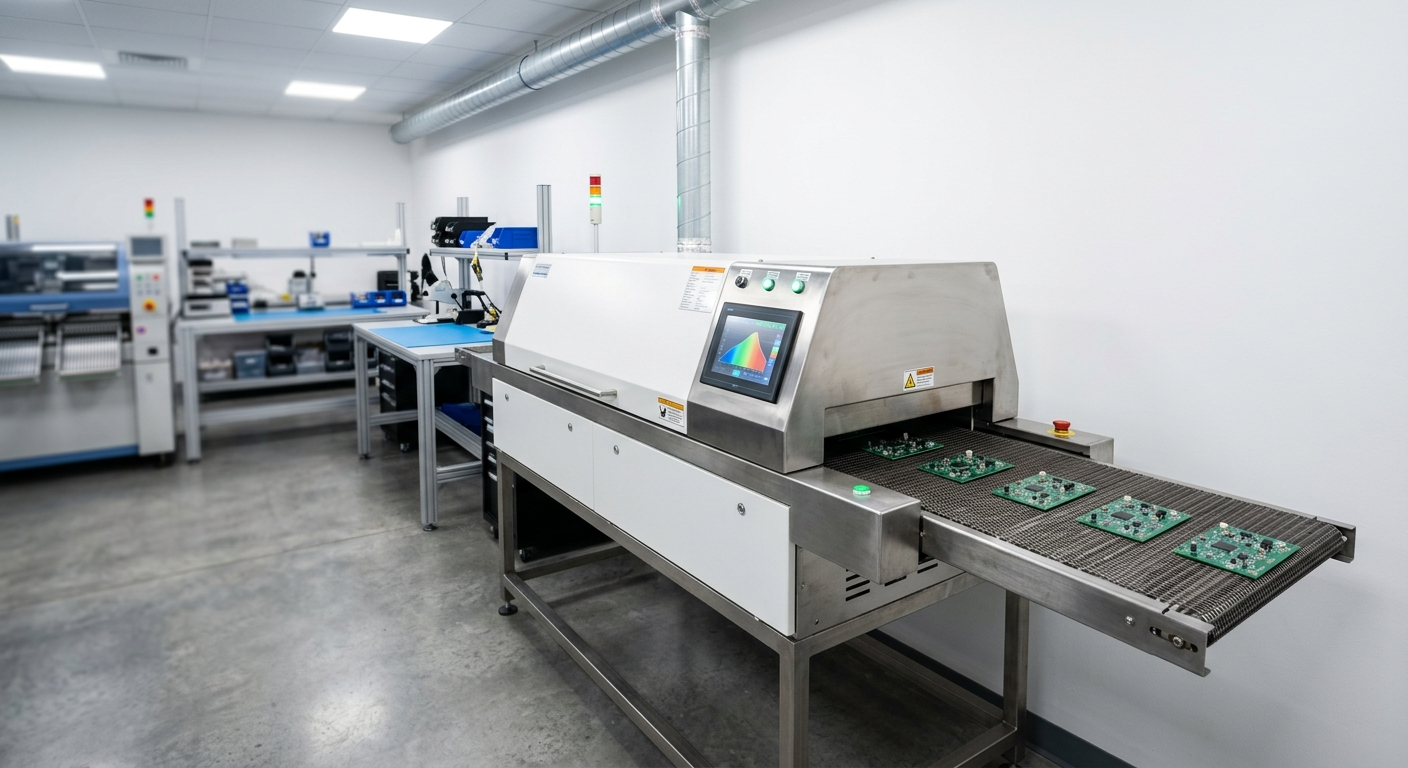

Печь оплавления
Плата едет на конвейере через зоны нагрева, паста плавится и превращается в пайку.
- Тип
- конвейерная
- Ширина платы
- до 300 мм
- Термопрофиль
- под выбранную пасту
Ручная пайка и доработка
Участок DIP-монтажа: выводные компоненты, разъёмы, силовые элементы и доработка после печи.
- Паяльные станции T-12
- 5
- Паяльные фены
- 2
- Стол нижнего подогрева
- есть
Контроль и проверка
- МикроскопОсмотр пайки мелких корпусов на каждой плате.
- Осциллограф и лабораторный источник питанияПроверка платы под питанием по вашей методике, если она нужна.
- Рентген для BGAУ партнёра, когда нужен снимок пайки под корпусом. Указываем в расчёте отдельной строкой.
- Антистатическая защитаЗаземлённые столы и браслеты на всех рабочих местах.
Приезжайте в цех
Можно посмотреть линию и обсудить проект на месте. Время согласуем заранее по телефону или в Telegram.
